拉挤设备作为复合材料成型的关键设备，其操控水平直接影响产品质量和生产效率。随着2025年智能制造技术的普及，拉挤设备的智能化操控已成为行业新趋势。一、拉挤设备基础操作流程设备检查与准备：启动前需检查模具温度、树脂槽液位、牵引机张力等参数，确保设备处于最佳状态。现代拉挤设备配备智能诊断系统，可自动检测设备状态并提示异常。工艺参数设置：根据产品规格调整牵引速度、固化温度、树脂粘度等参数。以玻璃钢型材为例，牵引速度通常控制在0.5-2m/min，固化温度需根据树脂类型精确控制在120-180℃。生产监控：通过实时监控系统观察产品外观、尺寸和力学性能，及时调整参数。2025年新型拉挤设备已集成AI视觉检测系统，可自动识别缺陷并反馈调整。二、拉挤设备常见问题及解决方案产品表面缺陷：如气泡、裂纹等，通常由树脂粘度不当或模具温度不均引起。解决方案包括调整树脂配比、优化模具加热系统等。尺寸偏差：牵引速度波动或模具磨损可能导致尺寸不合格。定期校准设备、更换磨损模具是有效预防措施。设备故障：如牵引机卡顿、树脂泵异常等，需及时停机检查。2025年拉挤设备普遍配备远程诊断功能，可快速定位故障点。掌握拉挤设备的操控技术，不仅需要扎实的理论基础，更需丰富的实践经验。随着智能制造技术的不断进步，拉挤设备操作将更加高效、精准，为复合材料行业带来更多创新可能

在玻璃钢拉挤工艺中，树脂的选择直接影响型材的强度、耐腐蚀性及生产效率。随着2025年绿色制造与智能制造的加速推进，树脂选型需兼顾工艺适配性与可持续性需求。一、混合流动性：确保纤维充分浸润拉挤工艺要求树脂粘度低于1000mPa·s，以保证纤维快速浸渍和模具填充。低粘度树脂可减少气泡缺陷，提升型材表面光洁度。例如，不饱和聚酯树脂需添加苯乙烯稀释剂调节流动性，而预促进型乙烯基酯树脂可简化现场调配，仅需按温湿度调整固化剂比例。热塑性树脂虽无需固化剂，但高温塑化（150–350℃）对设备控温精度要求更高，需结合模具设计优化润滑效果。二、固化性能匹配：平衡速度与放热控制固化速度决定生产效率，需避免放热峰值过高导致型材变形。快速固化树脂（如乙烯基酯）适合高速拉挤（线速达4m/min），而环氧树脂在低温下固化缓慢，需添加促进剂（如异辛酸钴）加速反应。2025年行业趋势显示，智能温控系统可实时调整模具温度，减少固化不均导致的弯曲缺陷，提升型材尺寸稳定性。三、力学性能需求：适配应用场景树脂基体需匹配纤维增强效果，确保纵向强度与层间剪切性能。例如，化工厂储罐等耐腐蚀环境宜选用乙烯基酯树脂，其耐酸碱性能优于聚酯树脂；动态载荷场景（如桥梁护栏）需树脂具备高韧性，避免纤维浸润不良导致的强度不足。通过拉伸测试验证树脂与纤维的协同效应，可优化型材抗冲击性能。四、工艺成本与环保性：绿色生产优先2025年，低VOC树脂和生物基材料（如自修复聚氨酯）逐渐普及，减少环境排放。不饱和聚酯树脂成本低但VOC高，热塑性树脂可回收但设备投入大，需综合评估长期效益。智能制造趋势下，树脂选型需适配自动化生产线，降低人工干预成本，提升整体工艺效率。‌结语‌：选择拉挤设备树脂需结合设备参数（如模具温度、牵引速度）、环境条件及制品性能指标。2025年绿色生产要求优先测试树脂实际表现，并利用智能系统优化固化曲线，实现高效、可持续的玻璃钢制造。

拉挤设备作为复合材料核心生产装备，其能耗水平直接影响企业成本与环保效益。本文聚焦智能温控、热回收等关键技术，解析行业节能实践路径。一、拉挤设备能耗的核心影响因素拉挤工艺的能耗主要集中于加热系统、牵引装置及辅助设备三大模块。其中，模具加热环节占总能耗的70%以上，其效率直接影响整体能耗水平。以碳纤维拉挤设备为例，30吨级大型设备的日耗电量可达800-1200千瓦时，而智能型设备通过闭环温控系统可降低15%-20%的无效能耗。二、节能技术突破方向智能温控系统采用物联网传感器实时监测模具温度，结合AI算法动态调整加热功率，避免传统PID控制的温度波动损耗。如某品牌设备通过该技术使单米型材能耗降低12%。热回收装置将固化段余热用于原料预热，实现能源梯级利用。实验数据显示，加装热回收系统后，树脂加热环节能耗减少25%-30%。轻量化设计采用碳纤维增强模具，使设备自重降低40%，牵引电机功率需求同步减少。某企业改造后设备启动电流下降18%，年节电超5万度。当前，拉挤设备能耗优化已从单一设备改造转向全生命周期管理。企业需综合评估设备选型、工艺参数及能源结构，通过技术创新实现绿色制造转型。

弧形液压牵引机凭借其独特的设计和性能优势，在众多领域得到了广泛应用。一、柔和均匀的牵引力弧形液压牵引机的液压系统能够提供平稳且均匀的牵引力。这是因为液压油的流动特性使得拉力的输出不会出现突然的峰值或谷值。例如在牵引一些易损材料时，这种柔和的拉力可以有效避免材料被拉伤或拉断，保证了被牵引物体的完整性。二、精准的速度控制该牵引机具备精准的速度调节功能。通过对液压泵和液压阀的精确控制，可以实现从零到设定最大速度之间的无级变速。在一些对生产工艺要求严格的场景中，如线缆生产过程，能够根据工艺要求精确控制牵引速度，从而保证产品质量的稳定性。三、灵活的弧形结构设计其弧形结构设计是一大亮点。这种结构使得牵引机在工作时可以更好地适应不同形状和尺寸的被牵引物体。无论是圆形、椭圆形还是其他不规则形状的物体，弧形液压牵引机都能提供良好的接触和牵引效果，增加了设备的适用性和通用性。四、强大的过载保护能力液压系统本身具有一定的弹性，这赋予了弧形液压牵引机出色的过载保护能力。当牵引过程中遇到突发的较大阻力或过载情况时，液压系统中的溢流阀等保护装置会自动开启，防止设备因过载而损坏，同时也保障了操作人员和被牵引物体的安全。五、高度的自动化集成现代弧形液压牵引机通常配备了先进的自动化控制系统。可以实现远程操作、自动启停、故障诊断等功能。通过与生产线的其他设备进行集成，能够实现整个生产流程的自动化和智能化，提高生产效率，减少人工干预，降低劳动强度。六、维护方便且成本低弧形液压牵引机的结构相对简洁，关键部件如液压泵、液压缸等的维护和更换较为方便。而且液压油的使用寿命相对较长，只要定期进行检查和保养，就能保证设备的正常运行，整体的维护成本相对较低。弧形液压牵引机以其独特优势，在多领域发光发热。未来，技术进步将使其性能更优，应用更广，持续助力相关产业发展。

伺服液压拉挤设备在复合材料生产等领域应用广泛，多轴同步控制对于提高产品质量和生产效率至关重要。一、多轴同步控制的重要性产品质量保障在拉挤过程中，多轴同步能确保型材各部分均匀受力，避免出现扭曲、变形等缺陷，从而保证产品尺寸精度和表面质量。生产效率提升各轴协调动作，减少设备空转和等待时间，提高拉挤速度，增加单位时间产量。二、传统多轴同步控制策略及不足开环控制简单易行，但对系统参数变化和外部干扰缺乏补偿能力，同步精度较低。闭环控制能实时反馈调节，但单轴独立控制易导致轴间耦合问题，影响整体同步性能。三、新型多轴同步控制策略基于交叉耦合控制通过实时监测各轴误差并相互补偿，有效减少轴间同步误差，提高同步精度。自适应控制策略根据系统运行状态自动调整控制参数，适应不同工况和负载变化。伺服液压拉挤设备的多轴同步控制策略不断发展，新型的交叉耦合控制和自适应控制策略能有效提高同步精度和系统的鲁棒性。未来，随着控制理论和技术的进步，多轴同步控制将更加精准高效，推动伺服液压拉挤设备在更多领域的应用和发展。

伺服液压牵引机在工业领域应用广泛，其技术发展水平影响着众多行业的生产效率与质量。国内外在该技术上都有一定发展，但也存在差异。一、控制技术国外发展状况国外在伺服液压牵引机的控制技术方面起步较早，目前处于领先地位。他们普遍采用先进的数字控制系统，能够实现高精度的位置控制和速度控制。例如，一些国外高端设备可以达到微米级的定位精度，速度控制误差也极小。并且，其控制系统具有强大的自适应能力，能根据不同的工作负载和工艺要求自动调整参数，保证牵引过程的稳定性和高效性。国内发展状况国内的控制技术近年来发展迅速，但与国外仍有一定差距。虽然也有不少企业采用了数字化控制，但在精度和自适应能力上还有待提高。不过，国内一些企业在成本控制和本地化适应性方面有优势，开发出了一些适合国内市场需求的控制系统。二、液压系统设计国外发展状况国外的伺服液压牵引机液压系统设计注重高效性和可靠性。他们采用新型的液压泵和液压阀，具有更高的压力等级和流量控制精度。同时，液压系统的集成化程度很高，减少了管路连接，降低了泄漏风险，提高了系统的稳定性。例如，一些国外设备的液压系统可以在高压下长时间稳定运行，且维护周期长。国内发展状况国内在液压系统设计上也取得了很大进步，不断学习国外先进经验。部分企业已经能够设计出性能较好的液压系统，但在一些关键部件的研发上仍依赖进口。不过，国内企业在液压系统的性价比方面有一定竞争力。三、智能化程度国外发展状况国外的伺服液压牵引机智能化程度较高，很多设备具备故障诊断、远程监控和数据分析等功能。通过传感器和智能软件，设备可以实时监测自身的运行状态，提前预警潜在故障，方便维护和管理。同时，远程监控功能使得操作人员可以在异地对设备进行控制和调整。国内发展状况国内的伺服液压牵引机在智能化方面发展较快，越来越多的企业开始重视智能化技术的应用。但整体上，智能化水平还稍逊帮我写一段总结性的文字伺服液压牵引机国内外技术发展各有特点。国外在控制技术、液压系统设计以及智能化程度上领先，具有高精度、高可靠性和高智能化等优势；国内虽起步稍晚，但发展迅速，在成本控制、本地化适应及性价比方面有一定竞争力。国内企业需继续加大研发投入，借鉴国外先进技术，提升关键部件的自主研发能力，缩小与国外的差距，从而推动我国伺服液压牵引机技术在国际市场上占据更有利的地位。

伺服液压拉挤设备作为复合材料成型领域的核心装备，其动态响应能力直接决定生产效率和产品质量。在智能化制造背景下，传统液压系统因响应延迟、压力波动等问题，已难以满足高精度拉挤工艺的需求。一、动态响应技术的核心挑战与突破路径传统伺服液压拉挤设备存在响应滞后（200-500ms）和压力波动（±5%以上）等问题，主要源于油液压缩性、机械摩擦等非线性因素。伺服液压技术通过以下创新实现突破：高频响控制元件：采用电液伺服阀（响应时间<10ms）或数字液压阀，配合永磁伺服电机驱动定量泵，将系统动态响应速度提升至传统系统的5-10倍。智能控制算法：模型预测控制（MPC）：基于系统数学模型提前预测压力变化，优化阀开度调节策略，减少超调现象；神经网络自适应PID：通过模糊前向神经网络（FNN）实时整定PID参数，抑制负载突变导致的流量波动，控制精度可达±0.5%以内。二、关键技术创新与系统优化闭环反馈架构：集成压力传感器（采样频率1kHz）与位移编码器，形成双闭环控制，实时修正牵引速度与树脂流量匹配偏差。能效与动态性平衡：蓄能器组吸收液压冲击，配合变频器调节泵转速，空载能耗降低40%；数字孪生技术模拟不同工况下的油路动态，优化管路布局以减少压力损失。伺服液压拉挤设备的动态响应技术正从“机械控制”迈向“智能驱动”，通过硬件革新与算法融合，为复合材料产业提供高精度、高柔性的生产解决方案。未来随着数字孪生与AI技术的深度应用，设备自适应能力将进一步提升。

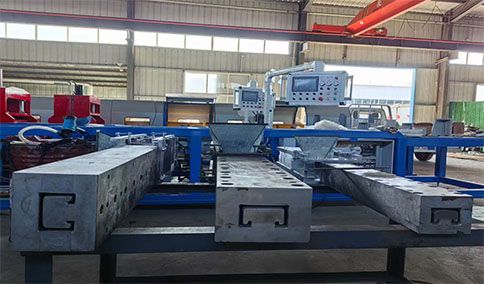

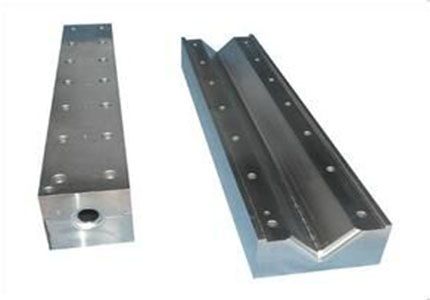

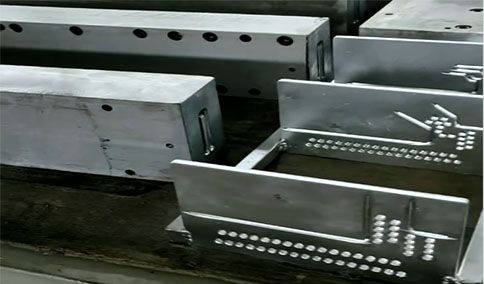

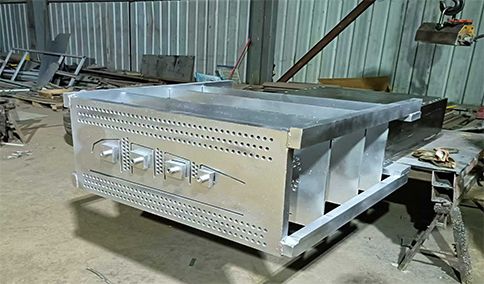

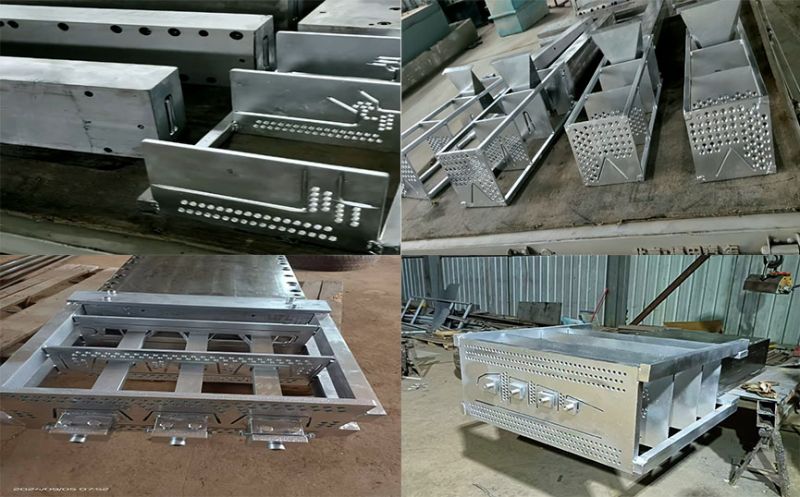

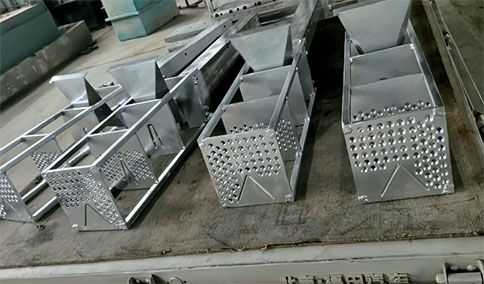

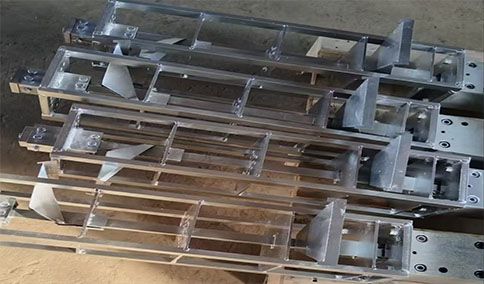

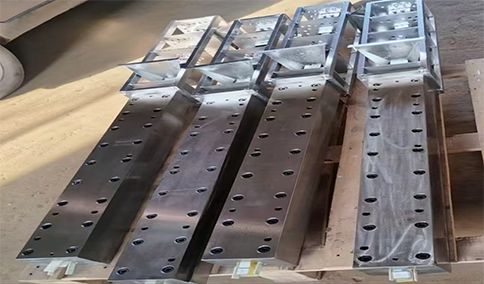

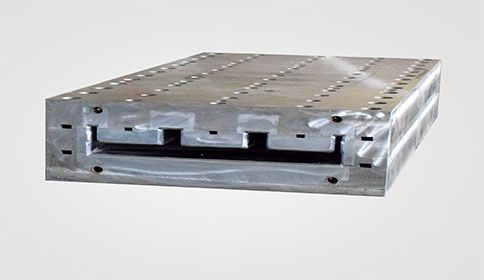

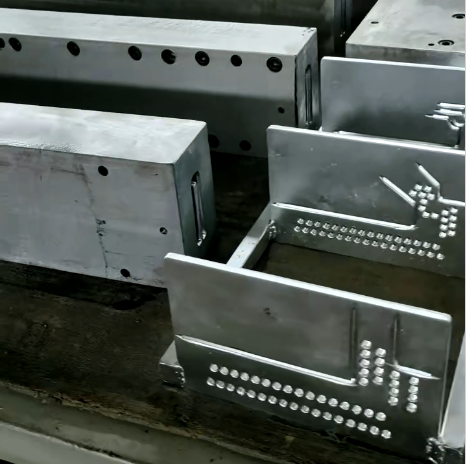

在工业生产领域，拉挤模具的开发是一项极具技术含量的工作。从最初的设计图纸诞生，到实现大规模量产，这中间涵盖了一系列严谨且关键的步骤。设计之始深入沟通需求与客户展开细致交流，明确拉挤制品的用途、规格、精度标准以及预期的生产效率等。这是整个开发流程的基石，只有精准把握需求，后续工作才能有的放矢。创意转化为图纸凭借专业的设计软件和丰富经验，将构思转化为精确的二维或三维图纸。在这个过程中，要充分考虑模具的结构合理性、加工可行性以及后期的维护便利性。选材之道性能匹配依据模具的工作环境和性能要求，挑选具备相应强度、硬度、耐热性以及耐腐蚀性的材料。不同的应用场景，对材料的侧重点也有所不同。品质溯源与信誉良好的供应商合作，确保所采购的材料来源可靠、质量上乘，从源头上保障模具的性能。加工制造之旅粗加工塑形运用铣床、车床等设备进行初步加工，勾勒出模具的大致轮廓，为后续的精细加工预留合适的余量。精加工雕琢借助电火花加工、精密磨削等工艺，对模具进行高精度加工，使尺寸精度和表面粗糙度达到严苛标准。热处理强化通过特定的热处理工艺，如淬火、回火等，优化模具材料的内部组织结构，提升其综合性能。装配与调试阶段零件的清洁与整理对加工完成的零件进行全面清洗，去除附着的油污、铁屑等杂质，保证零件表面洁净。精准装配作业按照设计要求和装配顺序，将各个零件准确无误地组装在一起，确保配合间隙符合规定。反复调试优化将装配好的模具安装到拉挤设备上，进行多次调试运行。针对出现的脱模不畅、温度不均等问题，及时调整优化。拉挤模具开发是一个环环相扣的复杂过程，从精准捕捉需求、精心设计图纸，到严格选材、精细加工制造，再到严谨的装配调试以及最后的量产准备，每一步都容不得半点疏忽。只有对全流程进行科学管理和严格把控，才能打造出高质量、高性能的拉挤模具，为企业在市场竞争中赢得优势，助力拉挤制品行业的蓬勃发展。

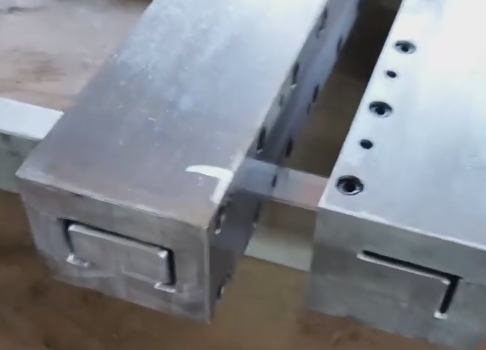

在拉挤设备运行中，拉挤模具出口冒烟冒料是常见故障，不仅影响型材质量，还可能损坏拉挤模具，导致生产停滞。无论是热拉挤设备配套的加热型拉挤模具，还是冷拉挤设备用的常温模具，都可能出现这类问题，需针对性排查解决。一、拉挤模具自身问题：精度与清洁是关键拉挤模具若存在精度偏差，比如模腔内壁磨损、进出口尺寸不匹配，会导致材料在模腔内挤压不均，局部压力过高产生高温，引发冒烟；若拉挤模具长期未清洁，残留树脂碳化堆积，受热后会冒烟，还会阻碍材料流动导致冒料。解决办法：定期检查拉挤模具精度，磨损超差及时修复或更换；每次生产后用专用清洁剂清理模腔，尤其注意边角残留。二、材料适配性问题：树脂与增强材料要匹配若树脂粘度异常，或与拉挤模具温度不匹配，比如热拉挤模具用树脂在设定温度下固化过快，会在模腔内提前反应产生烟雾；增强材料裁剪不规整，进入拉挤模具时出现堆积，也会导致冒料。解决办法：根据拉挤模具类型（热 / 冷）选择适配树脂，生产前检测树脂粘度；规范裁剪增强材料，确保进料均匀。三、拉挤设备参数设定：温度与速度需协调拉挤设备的加热温度过高，会使拉挤模具内树脂过度反应冒烟；牵引速度过慢，材料在模腔内停留时间过长，同样引发冒烟冒料，尤其在双梁拉挤设备或高速拉挤设备上，参数失衡影响更明显。解决办法：根据拉挤模具规格和材料特性，调整拉挤设备加热温度（热模具通常控制在 120-180℃）和牵引速度，确保两者匹配，避免参数过高或过低。拉挤模具是拉挤设备成型的核心部件，出现冒烟冒料问题需及时处理。日常做好拉挤模具维护、材料适配和设备参数校准，才能保障拉挤设备稳定运行，减少故障损失。

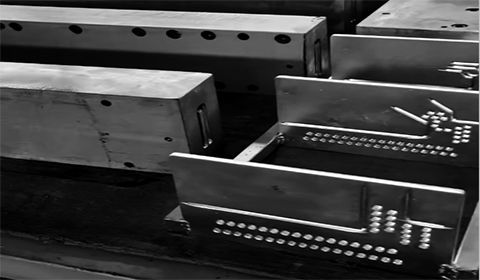

拉挤模具在拉挤成型工艺中扮演着关键角色，而其加热方式的选择会对最终制品的性能产生重要作用。不同的加热方式会使模具温度分布不同，进而影响制品的固化程度、力学性能等方面。电加热方式的影响电加热拉挤模具能较为精准地控制温度。通过调节电流大小，可以实现对模具温度的精确设定，这有助于制品在成型过程中均匀受热。例如，在生产玻璃钢型材时，精确的温度控制能使树脂充分固化，提高制品的强度和硬度。然而，如果电加热元件分布不均，可能导致模具局部过热或过冷。局部过热会使制品表面产生焦灼，性能下降；局部过冷则会造成固化不完全，影响制品的整体性能，如拉伸强度降低。蒸汽加热方式的影响蒸汽加热的优点是升温速度较快，能使拉挤模具迅速达到所需温度，提高生产效率。对于一些大型拉挤模具，蒸汽加热可以较快地使整个模具温度均匀化，有利于制品整体性能的一致性。但蒸汽加热的温度控制相对较难精确。若蒸汽压力不稳定，会导致模具温度波动，从而使制品的固化程度不一致。例如，温度波动可能使制品内部产生应力，降低其抗冲击性能。油加热方式的影响油加热具有良好的热稳定性和均匀性。油作为传热介质，能在拉挤模具中均匀传递热量，使制品在成型过程中受热均匀，有助于提高制品的尺寸精度和表面质量。例如，生产高精度的玻璃钢管材时，油加热可使管材壁厚均匀，表面光滑。不过，油加热的成本相对较高，且需要定期更换导热油。如果导热油老化或变质，会影响加热效果，进而对制品性能产生负面影响，如可能导致制品固化不完全，影响其力学性能。拉挤模具的加热方式对制品性能有着显著影响。电加热、蒸汽加热和油加热各有优劣，在实际生产中，需要根据制品的要求、生产效率、成本等多方面因素来选择合适的拉挤模具。
